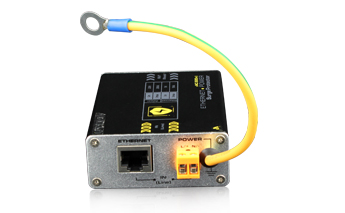

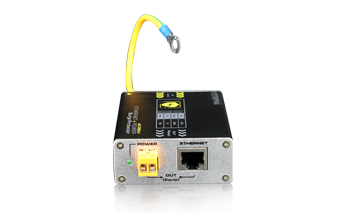

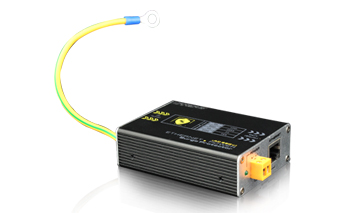

USP201EP-AC220是一款参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计的网络和电源防雷保护器。该产品适用于监控系统前端网络摄像机,无线遥控摄像机的电源线,网络线的雷电浪涌保护,使其免受感应过电压、操作过电压和静电放电等所造成的损坏;同时带有不同电压等级的信号电源的防雷保护。整个产品的特点为:多级保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。
产品优势:
● 24V,220V交直流电源;
● 过压保护;
● 延伸线直接接地 。
产品型号 |
USP201EP |
|||
网络 |
额定工作电压 |
5V |
||
最大持续运行电压 |
6V |
|||
标称放电电流(8/20us) |
3KA |
|||
最大放电电流(8/20us) |
10KA |
|||
线间限制电压 |
1-2 |
<36V |
||
(10/700us) |
3-6 |
<36V |
||
绝缘电阻 |
≥0.4MΩ |
|||
插入损耗 |
≤0.9dB |
|||
带宽 |
(0.3-100)M |
|||
传输速率 |
100MHz |
|||
响应时间 |
≤1ns |
|||
电源 |
额定工作电压 |
24V |
220V |
|
最大持续运行电压 |
36V |
320V |
||
标称放电电流(8/20us) |
5KA |
10KA |
||
最大放电电流(8/20us) |
10KA |
20KA |
||
限制电压(8/20us) |
≤40V |
≤200V |
||
响应时间 |
≤25ns |
≤25ns |
||
操作环境 |
工作温度 |
0℃~55℃ |


名称 |
数量 |
USP201EP-AC220 |
1台 |
安装使用手册 |
1份 |
挂耳 |
1对 |
