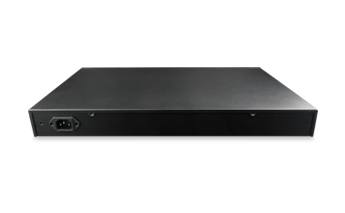

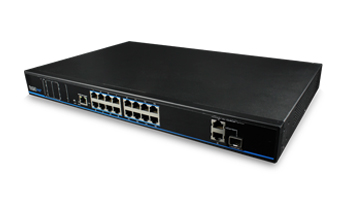

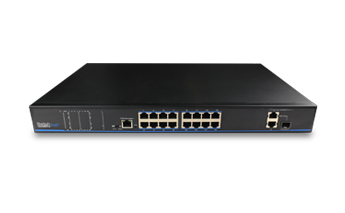

UTP3-SW1602TS-POE是16口百兆非网管PoE+交换机(200W)。 该交换机可提供16个百兆下联电口，2个千兆上联电口，和1个千兆上联光口(复用)。所有RJ-45下联电口均支持以太网供电(PoE +)，每个端口可提供高达30W的功率，符合IEEE 802.3af/at标准。
该交换机支持一键CCTV功能，可广泛用于视频安全监控系统及网络项目中。
产品特性：
丰富的接口
l 16*10/100Base-TX PoE+ RJ-45端口；
l 2*10/100/1000Base-T RJ-45端口；
l 1*1000Base-X SFP端口(复用) ；
高性能设计
l 浪涌：6kV；
l 静电防护：6kV接触放电，8kV空气放电 ；
l 金属外壳设计；
l 支持桌面式安装 ；
支持一键开启CCTV模式
l 支持VLAN，抑制网络风暴；
l 下联端口相互隔离，但均与上联端口互通；
l 下联端口速率10M，延长数据传输距离最远250米 。
|
项目 |
UTP3-SW1602TS-POE |
|
硬件规格 |
|
|
下联端口 |
16*10/100Base-TX RJ-45 (Auto-MDI/MDI-X) |
|
上联端口 |
2*10/100/1000Base-T RJ-45 (Auto-MDI/MDI-X) |
|
1*10/100/1000Base-X SFP（复用） |
|
|
LED灯 |
1*电源指示灯 |
|
5*PoE功率状态指示灯 |
|
|
16*下联端口链路指示灯 |
|
|
16* 下联端口PoE指示灯 |
|
|
4*上联端口链路指示灯 |
|
|
网线 |
Cat5及以上 |
|
机器尺寸（长*宽*高） |
442mm*285mm*44mm |
|
设备净重 |
4kg |
|
输入电压 |
100~240V AC |
|
功耗 |
≤10W (满载) |
|
安装方式 |
机架/桌面/壁挂式 |
|
材质 |
金属外壳 |
|
交换属性 |
|
|
交换方式 |
存储转发 |
|
交换容量 |
7.2Gbps / 无拥塞 |
|
包转发率 |
5.4Mpps |
|
MAC地址表 |
4k，支持自主学习 |
|
缓存 |
2.75Mbit |
|
PoE |
|
|
PoE标准 |
IEEE 802.3af/at |
|
供电方式 |
末端跨接法 |
|
供电线序 |
1/2（+），3/6（-） |
|
PoE输出电压 |
54V DC |
|
PoE功率 |
单端口最大功率30W，整机最大功率 180W |
|
遵循标准 |
|
|
遵循标准 |
IEEE 802.3x Flow Control 流量控制 |
|
IEEE 802.3 Ethernet 以太网 |
|
|
IEEE 802.3u Fast Ethernet 快速以太网 |
|
|
IEEE 802.3z Gigabit Ethernet 千兆位以太网 |
|
|
电磁兼容 |
|
|
EMC |
FCC 47 CFR Part 15 Class A |
|
EN55032 Class A |
|
|
IEC61000-4-2，等级3：6kV 接触放电；8kV 空?放电 |
|
|
IEC61000-4-3，等级3：3V/m |
|
|
IEC61000-4-4，等级3：2kV |
|
|
IEC61000-4-5，共模 6kV |
|
|
IEC61000-4-6，等级2（0.15MHz~80MHz） |
|
|
安规 |
|
|
LVD |
EN 62368-1:2014 |
|
EN 62328-A11:2017 |
|
|
环境 |
|
|
工作环境 |
温度：-10℃~45℃ |
|
湿度：5%~95%（ 无凝结） |
|
|
存储环境 |
温度：-40℃~75℃ |
|
湿度：5%~95%（ 无凝结） |
|
|
认证 |
|
|
认证 |
CE，FCC，CCC |
|
项目 |
数量 |
|
交换机 |
1台 |
|
AC电源线 |
1根 |
|
安装配件 |
1套 |
|
用户手册 |
1份 |
