该系列为万兆上联堆叠式三层网管交换机,采取新一代高性能硬件和自主开发的软件平台,具有24个千兆下行链路端口和两个万兆上行链路以及两个万兆堆栈链路端口。 支持三层路由协议、IPV6/4双协议栈,完备的安全防护机制、 完善的ACL/QoS策略和丰富的VLAN功能, 易于管理维护, 适用于监控企业、 园区等中大型网络核心层或汇聚层。
产品特性:
1. 强大的业务处理能力
· 支持OSPF和RIP动态路由协议, 解决大中型复杂网络络划分子网后的路由选路问题, 简化网络配置.
· 支持静态路由, 管理员手动配置路由条目, 实现不网段间的通信, 简单, 高效, 可靠.
· 支持DHCP服务器, 为网络中的主机分配IP地址.
· 支持DHCP中继, 在不同的接口或子网中的交换机也能获取IP地址, 减少DHCP服务器的数量.
· 支持代理ARP, 让处在同一网段不同物理网络中的主机可以正常通信.
· 支持IEEE 802.1Q VLAN, MAC VLAN, 协议VLAN, Private VLAN, 用户可以根据不同需求灵活划分VLAN.
· 支持GVRP, 实现VLAN的动态分发, 注册和属性传播, 减少手工配置量, 保证配置正确性.
· 支持VLAN VPN, 在公网接入端为用户的私网报文封装外层VLAN Tag, 使报文携带两层Tag穿越公网.
· 支持QoS, 支持基于端口, 基于802.1P和基于DSCP的三种优先级模式和EQU, WRR等四种队列调度算法.
· 支持ACL, 通过配置匹配规则处理操作以及时间权限来实现对数据包的过滤, 提供安全访问控制策略.
· 支持IGMP V2/V3组播协议, 支持MLD/IGMP Snooping, 满足多终端口清视频监控和视频会议接入需求.
2. 完备的安全防护机制
· 支持IP地址, MAC地址, VLAN和端口四元绑定, 对数据包进行过滤.
· 支持ARP防护, 针对局域网中常见的网关欺骗和中间人攻击等ARP欺骗, ARP泛洪攻击等进行防护.
· 支持IP源防护, 防护包括MAC欺骗, IP欺骗, MAC/IP欺骗在内的非法地址仿冒.
· 支持DoS防护, 支持防护Land Attack, Scan SYNFIN, Xmascan, Ping Flooding等攻击.
· 支持802.1X认证, 为局域网计算机提供认证功能, 并根据认证结果对受控端口的授权状态进行控制.
· 支持端口安全, 当端口学习MAC地址数达到最大数目时停止学习, 防范MAC地址攻击和控制端口网络流量.
· 支持DHCP Snooping, 有效杜绝私设DHCP服务器, 保证DHCP服务器的合法性.
3. 多样的可靠性保护
· 支持堆叠, 堆叠系统虚拟化成为一台“分布式设备”, 可简化管理, 提高系统可靠性.
· 支持STP/RSTP/MSTP生成树协议, 消除二层环路, 实现链路备份.
· 支持生成树安全功能, 防止生成树网络中的设备遭受各种形式的恶意攻击.
· 支持静态汇聚和动态汇聚, 有效增加链路带宽, 实现负载均衡, 链路备份, 提高链路可靠性.
· 支持外接冗余电源, 保证设备不停机工作.
4. 轻松的运行维护
· 支持Web网管, CLI命令行 (Console, Telnet) SNMP(V1/V2/V3)等多样化的管理和维护方式.
· 支持HTTPS, SSL V3, TLSV1, SSHV1/V2等加密方式, 管理更安全.
· 支持RMON, 系统日志, 端口流量统计, 便于网络优化和改造.
· 支持线缆检测, Ping检测和Tracert检测操作, 轻松分析出现故障的网络节点.
· 支持LLDP, 方便网络管理系统查询及判断链路的通信状况.
· 支持CPU监控, 内存监控, Ping检测, Tracert检测, 线缆检测.
型号 |
UTP7724GE-L3 |
UTP7748GE-L3 |
|
端口 |
10/100/1000M BASE-T 以太网端口 |
24 |
48 |
100/1000M BASE-X光纤端口 |
N/A |
N/A |
|
100/1000M Combo端口 |
N/A |
N/A |
|
10G SFP+ 上联端口 |
2 |
2 |
|
10G堆叠端口 |
2 |
2 |
|
千兆OOB端口 |
1 |
1 |
|
Console 端口 |
1 |
1 |
|
性能 |
缓存 |
64MB |
64MB |
DDRIII 内存 |
512MB |
512MB |
|
交换容量 |
256Gbps |
352Gbps |
|
MAC地址表 |
16K |
16K |
|
巨型帧 |
9KB |
9KB |
|
电源 |
输入电压(内置电源) |
100-240VAC |
100-240VAC |
50-60Hz |
50-60Hz |
||
功耗(W) |
21W |
45W |
|
风扇智能控速(节能) |
无风扇 |
1*智能风扇 |
|
SFP 功率控制(节能) |
Yes |
Yes |
|
冗余电源 |
N/A |
N/A |
|
断电告警 |
Yes |
Yes |
|
机箱 |
尺寸 (长 x 深 x 高)cm |
44 x 28 x 4.4 |
44 x 33 x 4.4 |
环境 |
工作温度 |
0℃ to 50℃ |
0℃ to 50℃ |
存储温度 |
-40℃ to 70℃ |
-40℃ to 70℃ |
|
工作湿度(无凝结) |
10% to 90% |
10% to 90% |
|
存储湿度(无凝结) |
10% to 90% |
10% to 90% |
|
WEEE |
Yes |
Yes |
|
RoHS |
Yes |
Yes |
|
L2 功能 |
Transceivers |
current/rx-power/temperature/tx-power |
|
高低压报警 |
|||
数字诊断 (DDM) |
|||
巨型帧 |
9 KB |
||
支持广播/多播/未知单播风暴控制 |
|||
链路聚合 |
静态链路聚合 |
||
IEEE802.3ad LACP |
|||
支持中继端口上的单播/多播负载平衡 |
|||
生成树协议 |
支持IEEE 802.1D 生成树协议 (STP) |
||
支持IEEE 802.1s 多生成树协议 (MSTP) |
|||
支持ERPS |
|||
支持BPDU Guard、filtering、transparent |
|||
支持Loopback-detection 端口环路检测 |
|||
L2 功能 |
VLANs |
支持4K VLAN |
支持流量分割 |
支持基于端口的 VLAN |
支持QinQ |
||
支持基于IEEE 802.1Q的VLAN |
支持GVRP (256 VLAN) |
||
支持基于IEEE 802.1v 的 VLAN |
支持基于IP子网的 VLAN |
||
支持基于MAC的VLAN |
支持Voice VLAN |
||
支持4K VLAN |
支持流量分割 |
||
IGMP Snooping |
支持IGMP Proxy reporting |
||
支持IGMP v1/v2/v3 snooping |
|||
支持IGMP Filtering、Throttling、Immediate Leave |
|||
支持IGMP Querier、mrouter-forward mode、router-port-expire-time |
|||
支持IGMP tcn-flood、tcn-query-solicit、unregistered-data-flood |
|||
MVR |
支持5个组播VLAN |
||
支持端口镜像 、远程端口镜像(RSPAN) |
|||
Stacking Links |
支持L2/L3 |
||
支持VLAN membership |
|||
支持trunking |
|||
支持IPMC |
|||
L2功能 |
支持非生成树环路检测 |
支持Port Security |
|
支持动态ARP检测 |
支持CFM |
||
支持OAM |
支持UDLD |
||
L3功能 |
支持OSPF |
支持DHCP服务器 |
|
支持单播路由 |
静态单播路由 |
||
RIP v1/v2 |
|||
支持组播路由 |
IGMPv1/v2/v3 |
||
支持ARP限制、ARP代理、ARP过滤、ARP检测 |
|||
QoS 功能 |
支持优先调度 |
WRR优先级调度 |
|
Strict优先级调度 |
|||
混合调度(DRR/WRR + Strict) |
|||
支持COS |
|||
支持DiffServ |
|||
优先队列数 |
8 队列/端口 |
||
支持DSCP |
|||
支持TCP/UDP Port Base |
|||
安全 |
支持AAA |
Radius client |
|
Tacasc+ client |
|||
支持802.1X |
Local/radius认证 |
||
基于端口的认证 |
|||
基于MAC的认证 |
|||
支持HTTPS 、SSH V2 and SSL(v3) |
|||
支持DHCP Snooping |
Option 82 |
||
支持IP Source guard |
支持DoS Protection |
||
ACL |
支持L2/L3/L4 |
支持Ingress |
|
支持Statistics |
支持Egress |
||
支持Global ACL |
支持IPv4/IPv6/MAC/ARP ACL |
||
IPv6 |
IPv4/IPv6 |
||
IPv6地址类型 |
单播 |
||
组播 |
|||
ICMPv6 |
IPv6 Neighbor Discovery |
||
IPv6 Neighbor Discovery Snooping |
IPv6 DHCP client |
||
IPv6 DHCP Snooping |
MVR over IPv6 |
||
SNMP over IPv6 |
HTTP over IPv6 |
||
SSH over IPv6 |
Telnet over IPv6 |
||
管理功能 |
交换机管理 |
Web管理 |
|
通过Console端口或者Telnet的CLI管理 |
|||
SNMP v1, v2c, v3 |
|||
IP地址聚类 |
32个 |
||
固件 |
通过HTTP的固件升级 |
||
配置 |
支持多个图片 |
||
支持多个配置文件 |
|||
通过TFTP/HTTP/FTP服务器上传/下载配置文件 |
|||
自动升级固件 |
|||
支持RMON |
groups 1, 2, 3 and 9 |
||
支持MIB II |
|||
支持DHCP/BOOTP |
Client |
||
Relay |
|||
DHCP dynamic provision option 66,67 |
|||
支持DNS client |
支持Syslog |
||
支持系统检测 |
支持LLDP |
||
支持Ping/ Traceroute |
支持SNTP/NTP |
||
支持SMTP |
支持SFLOW |

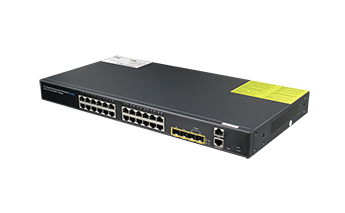

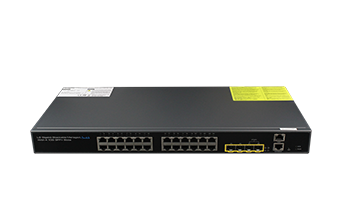

外观正面图
外观背面图
交换机 |
1台 |
电源线 |
1根 |
接地线 |
1根 |
串口线 |
1根 |
安装配件 |
若干 |
安装指南 |
1份 |
