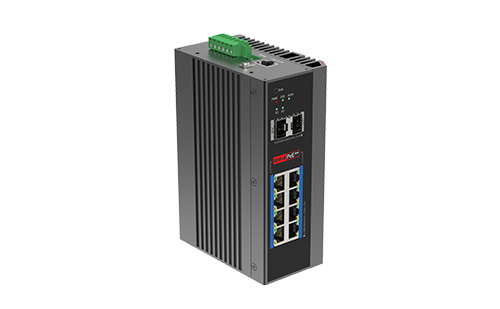

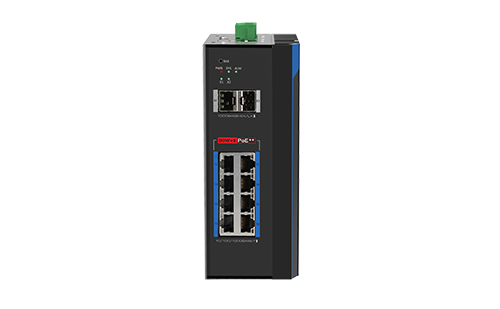

8口BTPoE全千兆以太网交换机（720W）UTP7308GE-BTPOE90 提供了8个千兆以太网RJ-45端口和两个千兆SFP上行链路端口。交换机符合IEEE802.3af/at/bt标准。所有RJ-45端口都支持以太网供电（PoE++），每个端口可提供高达90W的功率，整机功率480W/720W。
该交换机支持永久PoE和PoE看门狗功能。当PoE交换机启动时，永久PoE为连接的PoE受电设备（PoE摄像机等）提供不间断的电源。PoE看门狗可自动检测受电设备是否死机，自动重启受电设备。该交换机具有丰富的L2管理功能，例如802.1Q VLAN，802.1P QoS，SNMP，IPv6，快速环网和PoE控制等。交换机可以通过WEB管理系统（http/https）、CL（I telnet/ssh/console）、SNMP轻松地对其进行管理。可广泛应用于照明、安防监控、企业园区等项目。
特性和优势
丰富的接口
● 8个10/100/1000 Base-T PoE++ RJ-45端口
● 2个1000 Base-X SFP端口（Mini-GBIC）
● 1个RS232串行端口（115200，8，N，1）
全端口支持IEEE 802.3af/at/bt
● 单端口PoE功率：90W
● 整机PoE功率：720W
● 支持永久PoE
● 支持PoE看门狗
高可靠性设计
●工作温度：-40℃~55℃（720W），-40℃~75℃（420W）
● 浪涌：6kV
● 静电防护：8kV接触放电，8kV空气放电
● 继电器警报
● 无风扇，金属外壳设计
● 支持导轨/壁挂/桌面式安装
二层网络管理
● 802.1Q VLAN
● 802.1P QoS
● SNMP
● IPv6
● 快速环网，自愈时间＜20ms
● ERPS
● 一键智能：CCTV、LOCK、RING、ONLINE
|
型号 |
UTP7308GE-BTPOE90 |
|
以太网接口 |
|
|
下联端口 |
8*10/100/1000 Base-T PoE++ RJ-45（Auto-MDI/MDI-X） |
|
上联端口 |
2*1000 Base-X SFP（Mini-GBIC） |
|
Console口 |
1*RS-232串行端口（115200，8，N，1） |
|
PoE |
|
|
PoE标准 |
IEEE 802.3af/at/b（t PSE） |
|
供电方式 |
末端跨接法 |
|
供电线序 |
3/6/4/5（+），1/2/7/8（-） |
|
PoE输出电压 |
52~57V DC |
|
PoE功率 |
单端口最大功率90W（满载状态下输入电压52VDC） 整机最大功率720W |
|
交换属性 |
|
|
网络标准 |
IEEE 802.3 ，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3z，IEEE 802.3x， IEEE 802.1D |
|
交换方式 |
存储转发 |
|
缓存 |
4Mbits |
|
MAC地址表 |
8k |
|
交换容量 |
20Gbps/无阻塞 |
|
包转发率 |
14.9Mpps |
|
巨型帧 |
16kB |
|
工作环境 |
|
|
输入电压 |
DC 48~57V |
|
功耗 |
≤20W（满载功耗，不包含POE） |
|
工作环境 |
|
|
浪涌 |
6kV，标准：IEC6000-4-5 |
|
静电防护 |
8kV 接触放电；8kV 空气放电，标准：IEC61000-4-2 |
|
MTBF（平均无故障时间） |
285130h |
|
MTBF标准 |
Telcordia SR-332，25℃ |
|
工作温度 |
-40℃~55℃（720W） -40℃~75℃（420W） |
|
存储温度 |
-40℃~85℃ |
|
工作湿度 |
5%~95%（无凝结） |
|
物理特性 |
|
|
Led指示灯 |
1*主电源指示灯 |
|
1*系统状态指示灯 |
|
|
1*继电报警指示灯 |
|
|
2*光口指示灯 |
|
|
8*网口链路指示灯 |
|
|
8*网口PoE指示灯 |
|
|
复位按键 |
短按：设备重启长按5s以上：设备恢复出厂设置 |
|
机器尺寸（长*宽*高） |
163.2mm*110mm*65.8mm |
|
裸机重量 |
1560g±20g |
|
材质 |
金属外壳 |
|
安装方式 |
支持导轨/壁挂式/桌面式 |
|
认证 |
|
|
认证 |
CE，FCC |
|
软件功能 |
|
|
端口管理 |
支持端口启动和禁用 |
|
支持端口速率设置 |
|
|
支持端口全双工模式 |
|
|
支持IEEE802.3x流量控制 |
|
|
支持巨型帧 |
|
|
支持端口名称修改 |
|
|
VLAN |
支持4K个VLAN |
|
支持基于端口的VLAN |
|
|
支持语音设备VLAN配置 |
|
|
支持私有VLAN配置 |
|
|
支持基于MAC地址的VLAN |
|
|
支持基于协议的VLAN |
|
|
支持GVRP 支持QinQ |
|
|
QoS |
支持QoS拥塞管理 |
|
支持8个优先级队列 |
|
|
支持端口队列调度（SP、WRR） |
|
|
支持802.1P优先级 |
|
|
组播管理 |
支持IGMPSnooping V1/V2 |
|
PoE管理 |
支持电源总功率控制 |
|
支持PoE开启关闭 |
|
|
支持单端口最大90W输出 |
|
|
支持端口输出优先级配置 |
|
|
安全特性 |
支持IP、MAC、端口、VLAN的组合绑定 |
|
支持MAC地址自动学习、老化和过滤 |
|
|
支持端口隔离、端口限速 |
|
|
支持STP/RSTP |
|
|
支持Fast-Ring快速环网 |
|
|
支持5组链路聚合 |
|
|
支持ERPS 支持LLDP |
|
|
支持RADIUS认证； |
|
|
支持802.1X认证 |
|
|
ACL |
支持基于源MAC，目标MAC，协议分类，源IP，目标IP，L4端口号管理 |
|
系统管理和维护 |
支持WEB管理、CLI配置 |
|
支持FTP/TFTP/HTTP加载升级 |
|
|
支持流量统计 |
|
|
支持MAC地址表查询 |
|
|
支持IP地址，DNS服务器修改 |
|
|
支持用户名及密码修改 |
|
|
支持历史记录，日志管理 |
|
|
支持系统配置备份 |
|
|
支持设备定时重启 |
|
|
支持恢复出厂设置 |
|
|
继电报警 |
端口链路异常报警 |
|
PoE异常报警 |
|
|
L2管理 |
支持静态ARP添加，删除，老化时间提升/检查 |
|
支持静态NDAdd，删除，老化时间提升/检查 |
|
|
支持DHCP客户端，服务器 |
|
|
支持中继转发器，DHCP监听 |
|
|
名称 |
数量 |
|
交换机 |
1台 |
|
安装配件 |
1套 |
|
用户手册 |
1份 |
