型号

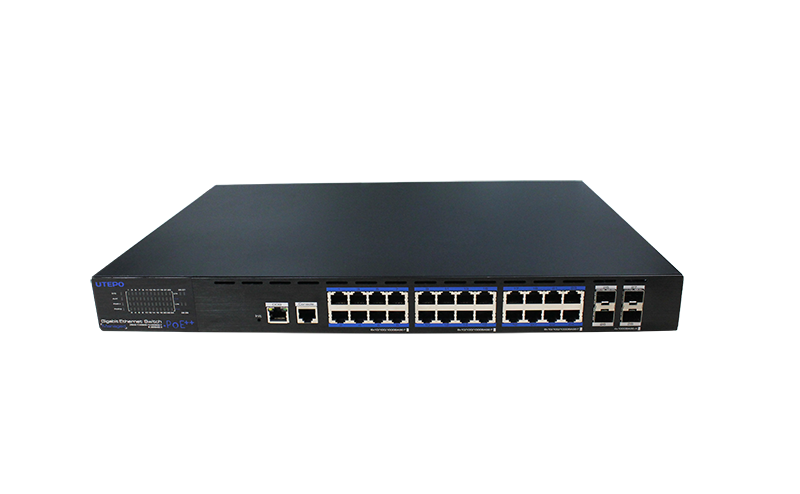

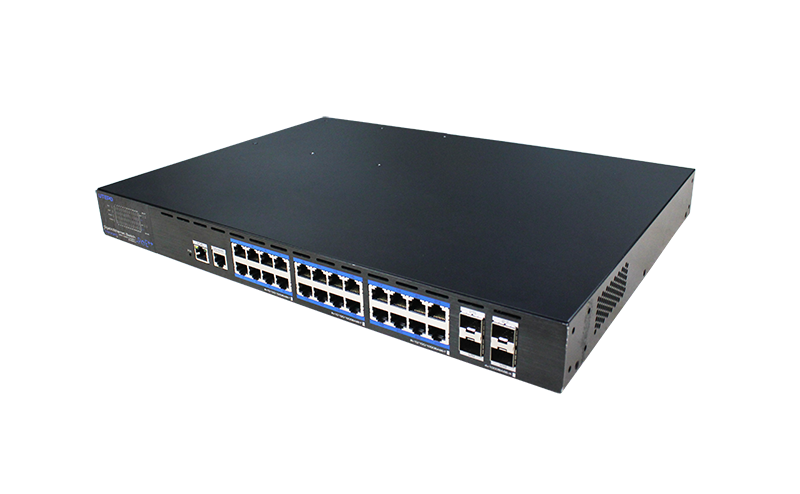

UTP5328S-PSD2000

硬件规格

下联端口

24*10/100/1000Base-T PoE++RJ-45 (Auto-MDI/MDI-X)

上联端口

4*1000Base-X SFP

Console口

1*RJ-45 console

OOB口

1*100Base-TX RJ-45管理端口

复位按键

短按：设备重启，长按5s以上：设备恢复出厂设置

LED灯

2*电源指示灯,1*系统状态指示灯,1*继电报警指示灯

24*下联端口链路指示灯, 24*下联端口PoE指示灯

网线

Cat5e以上

机器尺寸（长*宽*高）

442*320*44mm

裸机重量

标准配置（含1个AC电源）：5kg，AC电源：1kg，DC电源：0.3kg

输入电压

选配一

AC+AC可插拔冗余电源，1个AC电源为标准配置，另1个AC电源需另外选购

AC1:100~127V 50~60Hz 13A max,额定输出功率：1000W max

200~240V 50~60Hz 10A max,额定输出功率：2000W max

AC2:100~127V 50~60Hz 13A max,额定输出功率：1000W max

200~240V 50~60Hz 10A max,额定输出功率：2000W max

选配二

AC+DC可插拔冗余电源，1个AC电源为标准配置，另1个DC电源需另外选购

AC: 100~127V 50~60Hz 13A max,额定输出功率：1000W max

200~240V 50~60Hz 10A max, 额定输出功率：2000W max

DC: 额定电压：54V；电压范围: 53.5V~57V，40A,额定输出功率：2000W max

功耗

≤30W（满载，不包含PoE)

安装方式

机架/桌面/壁挂式安装

材质

金属外壳

交换属性

交换方式

存储转发

交换容量

56Gbps / 无拥塞

包转发率

41.7Mpps

MAC地址表

16k，支持自主学习

缓存

12Mbit

巨型帧

9kB

PoE

设备类别

PoE供电设备（PSE）

PoE标准

IEEE 802.3af/at/bt

供电方式

末端跨接法

供电线序

1/2(-), 3/6(+), 4/5 (+), 7/8(-)

PoE输出电压

54V DC

PoE功率

单端口最大功率90W，整机最大功率1900W

PoE管理

PoE管理

支持电源总功率控制

支持PoE开启关闭

支持单端口最大30W输出

支持端口输出优先级配置

支持PoE任务管理

支持永久PoE

支持PoE看门狗

一键智能

一键智能

CCTV模式：1~24 端口通信时相互隔离，进行优化和流量控制，让视频更流畅。

设备监测：24 小时在线监测设备，如果设备发生崩溃故障，将自动重启该设备（PoE看门狗）。

设备锁定：锁定认证的端口设备，防止非法访问设备，使系统更加安全。

快速环网：启动快速环网组1（快速环网组：X1 和X2 上联端口）。

网络管理

端口管理

支持端口启动和禁用

支持端口速率设置

支持端口全双工模式

支持IEEE802.3x流量控制

支持巨型帧

支持端口名称修改

支持流量统计

支持端口MAC地址表查询

支持LLDP

支持风暴控制

VLAN

支持4k个VLAN

支持基于802.1Q协议的VLAN

支持语音VLAN

QoS

支持QoS拥塞管理

支持8个优先级队列

支持端口队列调度（SP、WRR）

支持802.1P优先级

组播管理

支持IGMP Snooping  V1/V2

支持静态组播配置

支持组播广播MLD（IPv6）

可靠性

支持STP/RSTP

支持私有FastRing快速环网

支持最大6组链路聚合

支持ERPS

支持LLDP

支持CFM

支持Loopback Detect

支持CCM

支持VRRP

安全特性

支持IP、MAC、端口、VLAN的组合绑定

支持MAC地址自动学习、老化和过滤 支持端口隔离、端口限速

支持RADIUS认证

支持802.1X认证

支持AAA

支持风暴控制

支持端口Port-security

支持ACL 基于源MAC，目标MAC，协议分类，源IP，目标IP，TCP/UDP端口号管理

系统管理和维护

支持用户名及密码修改

支持历史记录，日志管理

支持系统配置备份

支持设备定时重启

支持恢复出厂设置

支持WEB管理、CLI配置

支持Telnet /ssh/HTTP/HTTPS管理

支持SNMP管理

支持私有协议局域网设备扫描/升级/管理功能

支持FTP/TFTP/HTTP/CLI加载升级

支持修改IP地址

支持DNS中继代理

主机报警

支持温度异常报警

支持电源异常报警

支持风扇异常报警

支持端口链路异常报警

支持PoE异常报警

遵循标准

遵循标准

IEEE_x0001_802.1p_x0001_Priority Queuing 优先级控制

IEEE 802.1Q VLAN tagging 虚拟局域网标记

IEEE 802.1D Spanning Tree Algorithm 生成树协议

IEEE 802.1w Rapid Spanning Tree 快速生成树协议

IEEE 802.1x Authentication 身份验证

IEEE 802.3ad Link Aggregation 链路汇聚

IEEE 802.3x Flow Control 流量控制

IEEE 802.3 Ethernet 以太网

IEEE 802.3u Fast Ethernet 快速以太网

IEEE 802.3z Gigabit Ethernet 千兆位以太网

IEEE 802.3af Power Over Ethernet 以太网供电

IEEE 802.3at Power Over Ethernet 以太网供电

IEEE 802.3bt Power Over Ethernet 以太网供电

电磁兼容

EMC

FCC 47 CFR Part 15 Class A

EN55022 Class A

IEC61000-4-2，等级3：6kV 接触放电；8kV 空气放电

IEC61000-4-3，等级2：3V/m

IEC61000-4-4，等级2：1kV

IEC61000-4-5，共模 6kV

IEC61000-4-6，等级2（0.15MHz~80MHz）

安规

LVD

EN 62368-1:2014

EN 62328-A11:2017

环境

工作环境

温度：-5℃~45℃

湿度：5%~95%（无凝结）

存储环境

温度：-40℃~85℃

湿度：5%~95%（无凝结）

认证

产品认证

CE, FCC
