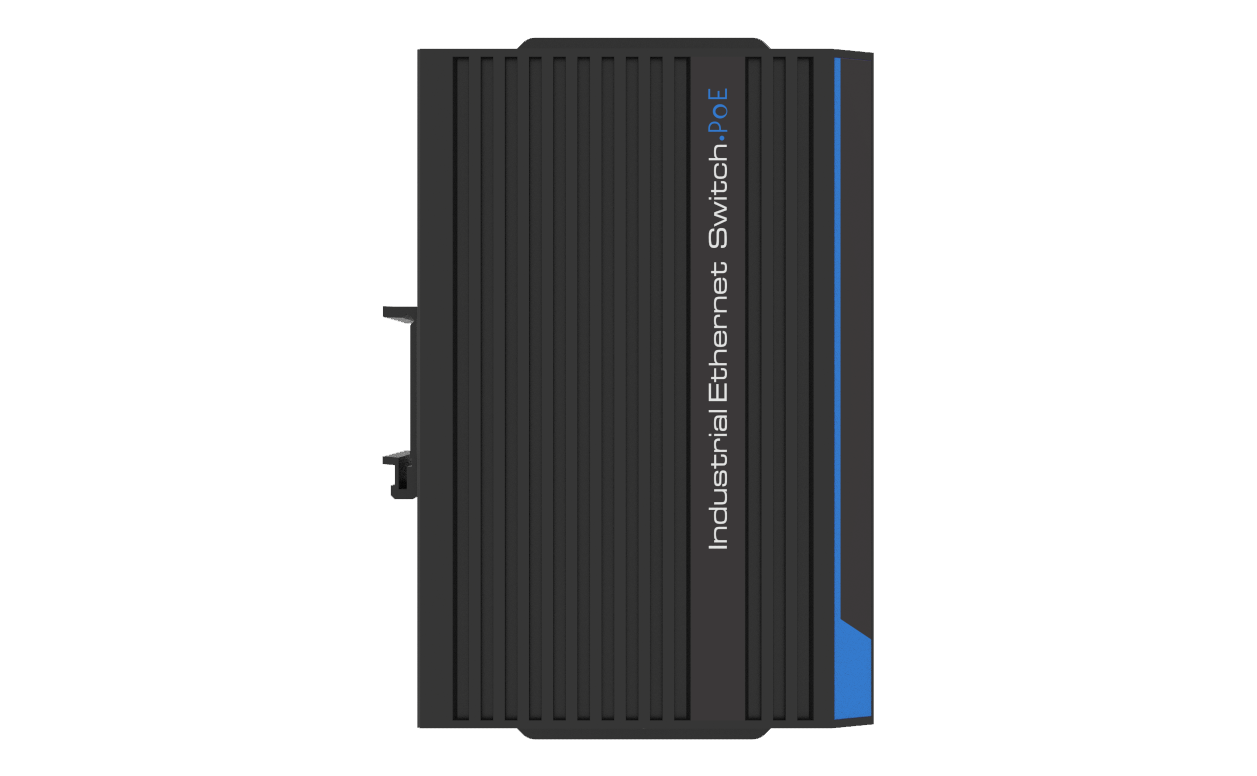

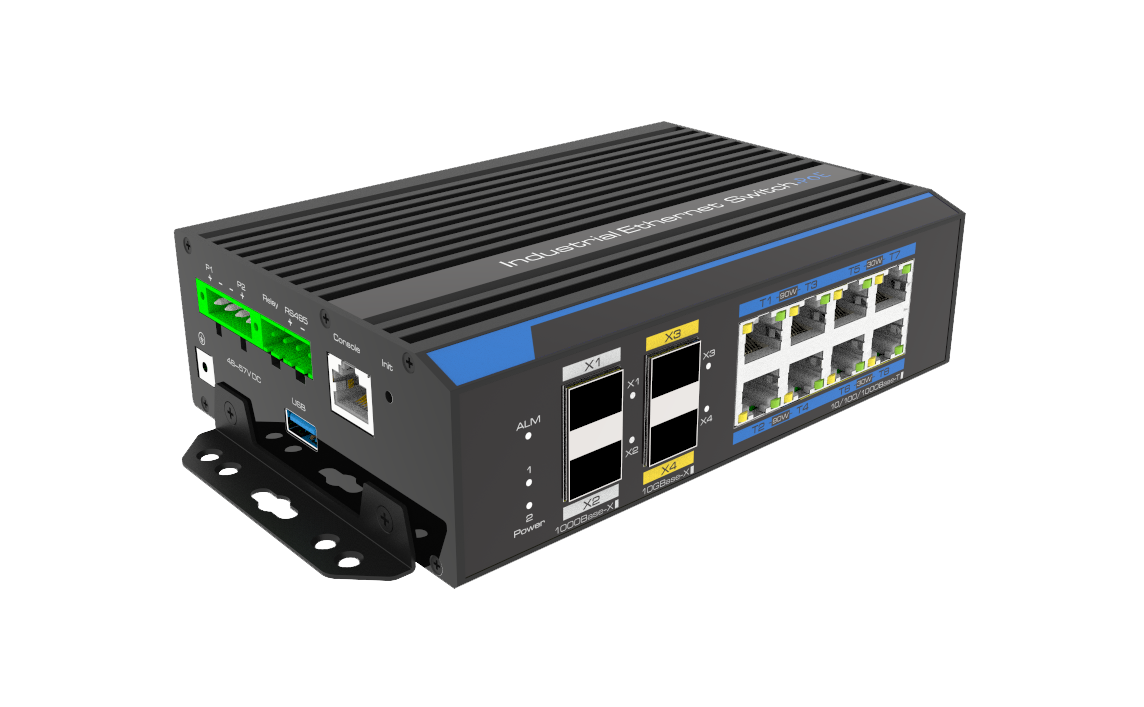

UTP7612S-PSD360是工业级12口千万混合PoE二层管理型交换机。
该交换机可提供8个千兆以太网RJ-45端口和2个万兆SFP +端口，2个1G/2.5G SFP端口。交换机支持IEEE 802.3af/at/bt标准，所有RJ-45端口均支持以太网供电(PoE)，其中1~4端口可提供高达90W (PoE++)的功率，5~8端口可提供30W (PoE+)的功率；交换机支持PoE Watchdog，当摄像机掉线时，自动检测并重启摄像机，支持Q-PoE(Quick PoE)技术，交换机启动时即刻启动PoE供电，无需等待交换机系统软件控制，支持P-PoE (Perpetual PoE) 技术，交换机重启时PoE供电不中断，迅速恢复网络。
该交换机具有丰富的L2管理功能，例如802.1Q VLAN、802.1p QoS、SNMP、快速环网、ERPS和PoE控制等。交换机可以通过WEB管理系统 (http/https)、CLI (telnet/ssh/console)、SNMP轻松地对其进行管理。可广泛应用于照明、安防监控、企业园区等项目。
丰富的接口
● 4个10/100/1000Base-T PoE++RJ-45端口
● 4个10/100/1000Base-T PoE+RJ-45端口
● 2个1G/2.5G或10GBase-X SFP+端口
● 2个1G/2.5GBase-X SFP端口
● 1个RJ-45 Console口·
● 1个USB 3.0端口
● 1个RS485端口
工业级设计
● 宽温工作：-40~75℃
● 冗余电源设计
● 静电防护：6kV接触放电，8kV空气放电
● 无风扇，金属外壳设计
● 支持导轨/壁挂/桌面式安装
二层管理功能
● 802.1QVLAN
● 802.1p QoS
● SNMP
● STP/RSTP/MSTP
● Fast-Ring
● ERPS
● IGMP snooping
● DMS (Dashboard management system)
|
项目 |
UTP7612S-PSD360 |
|
硬件规格 |
|
|
以太网端口 |
4*10/100/1000Base-T PoE++ RJ-45 |
|
管理端口 |
1*RJ-45 Console |
|
串口 |
RS-485信号：D+，D- |
|
检验位：None，Even，Odd，Space，Mark |
|
|
数据位：5，6，7，8bit |
|
|
停止位：1，1.5，2bit |
|
|
波特率：300~115200bps |
|
|
负载能力：RS-485端支持32点轮询环境 (可定制 128 点) |
|
|
方向控制：RS-485采用数据流向自动控制技术 |
|
|
USB端口 |
USB3.0 (向下兼容 USB2.0) |
|
复位按键 |
短按：设备重启，长按 5s 以上：设备恢复出厂设置 |
|
LED灯 |
2*电源指示灯，1*告警指示灯，2*万兆SPF+口指示灯，2*千兆 SPF 口指示灯 |
|
网线 |
Cat5 以上 |
|
机器尺寸 (长*宽*高) |
163mm*110.5mm*46.5mm |
|
设备净重 |
0.82kg |
|
输入电压 |
支持冗余电源，电源 1 (主)：48~57V DC，电源 2 (备)：48~57V DC |
|
功耗 |
≤370W (满载功耗，含 PoE) |
|
安装方式 |
导轨/桌面/壁挂式 |
|
材质 |
金属外壳 |
|
交换属性 |
|
|
交换方式 |
存储转发 |
|
交换容量 |
66Gbps / 无阻塞 |
|
包转发率 |
49.1 Mpps |
|
MAC地址表 |
16k，支持自主学习 |
|
端口缓存 |
1Mbit |
|
巨型帧 |
9kB |
|
PoE |
|
|
设备类别 |
PoE供电设备 (PSE) |
|
PoE标准 |
IEEE 802.3af/at/bt |
|
供电方式 |
末端跨接法 |
|
供电线序 |
1~4端口：3/6/4/5 (+)，1/2/7/8 (-)；5~8端口：1/2 (+)，3/6 (-) |
|
PoE功率 |
1~4端口：单口最大功率90W，5~8端口：单口最大功率30W，整机最大功率360W |
|
环境 |
|
|
浪涌 |
电源端：4kV，数据端口：6kV，标准：IEC 61000-4-5 |
|
静电防护 |
接触放电：6kV，空气放电：8kV，标准：IEC 61000-4-2 |
|
工作环境 |
温度：-40℃~75℃，湿度：5%~95% (无凝结) |
|
存储环境 |
温度：-40℃~85℃，湿度：5%~95% (无凝结) |
|
软件规格 |
|
|
端口管理 |
支持端口启动和禁用 |
|
支持端口速率设置 |
|
|
支持端口全双工模式 |
|
|
支持IEEE 802.3x 流量控制 |
|
|
支持巨型帧 |
|
|
支持端口名称修改 |
|
|
VLAN |
支持4K个 VLAN |
|
支持基于802.1Q 协议的 VLAN |
|
|
支持基于端口的 VLAN |
|
|
Qos |
支QoS 拥塞管理 |
|
支持8个优先级队列 |
|
|
支持端口队列调度WRR |
|
|
支持 802.1p和DSCP 优先级 |
|
|
组播管理 |
支持IGMP Snooping |
|
PoE 管理 |
支持PoE最大供电功率设置 |
|
支持PoE开关 |
|
|
支持PoE单端口功率配置和端口输出优先级电源断电报 |
|
|
继电报警 |
电源断电报警 |
|
安全特性 |
支持IP、MAC、端口、VLAN 的组合绑定 |
|
支持MAC 地址自动学习、老化和过滤 |
|
|
支持端口隔离、端口限速 |
|
|
支持STP/RSTP/MSTP |
|
|
支持Fast Ring 快速环网 |
|
|
支持5组最大8端口的链路聚合 |
|
|
支持G.8032.v2 ERPS |
|
|
支持RADIUS认证 |
|
|
支持802.1X 认证 |
|
|
DMS (Dashboard Management System) |
支持网络设备自动发现，网络拓扑自动生成 |
|
系统管理和维护 |
支持WEB管理、CLI 配置 |
|
支持SNMP V1/V2/V3协议 |
|
|
支持FTP/TFTP/HTTP 加载升级 |
|
|
支持流量统计 |
|
|
支持MAC地址表查询 |
|
|
支持IP地址，DNS服务器修改 |
|
|
支持用户名及密码修改 |
|
|
支持历史记录，日志管理 |
|
|
支持系统配置备份 |
|
|
支持设备定时重启 |
|
|
支持恢复出厂设置 |
|
|
项目 |
数量 |
|
交换机 |
1台 |
|
安装配件 |
1套 |
|
用戶手册 |
1份 |
