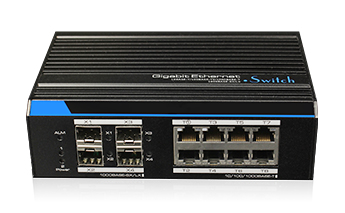

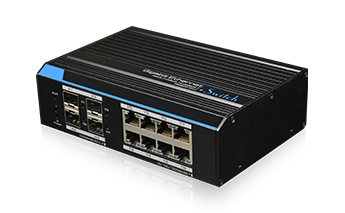

该系列产品包含以下机型：
UTP7304GE：工业级6口全千兆二层管理型交换机
UTP7308GE：工业级12口全千兆二层管理型交换机
UTP7304GE-POE：工业级6口全千兆PoE二层管理型交换机
UTP7308GE-POE：工业级12口全千兆PoE二层管理型交换换机
该系列交换机可提供4/8个千兆以太网 RJ-45 端口和 2/4个千兆 SFP端口。UTP7308GE-POE和UTP7304GE-POE为PoE交换机，符合IEEE802.3af/at标准，所有RJ-45端口均支持以太网供电(PoE+)，其中1端口可提供高达60W的功率，其余 RJ-45 端口可提供30W的功率。UTP7308GE和UTP7304GE为非PoE交换机。
该系列交换机具有丰富的L2管理功能，例如802.1Q VLAN，802.1p QoS，STP/RSTP，链路聚合，DHCP和PoE控制功能，可以通过WEB管理系统 (http/https)，CLI (telnet/ssh/console) 或SNMP轻松地他对其进行管理。
丰富的接口
● UTP7304GE：4*10/100/1000Base-T RJ-45端口，2*1000Base-X SFP端口
● UTP7308GE：8*10/100/1000Base-T RJ-45端口，4*1000 Base-X SFP端口
● UTP7304GE-POE：4*10/100/1000Base-T PoE+ RJ-45端口，2*1000Base-X SFP端口
● UTP7308GE-POE：8*10/100/1000Base-T PoE+ RJ-45端口，4*1000Base-X SFP端口
● 1个RJ-45 to RS-232 console口 (115200,8,N,1)
工业级设计
● 宽温工作：-40℃~75℃
● 冗余电源设计
● 浪涌：6kV
● 静电防护：6kV接触放电，8kV空气放电
● 继电器报警
● 金属外壳设计
● 支持导轨式、桌面式、壁挂式安装
二层管理功能
● 802.1QVLAN
● 802.1P QoS
● SNMP
● STP/RSTP
● 快速环网 (UTP7304GE和UTP7304GE-POE支持一键环网)
● ERPS
● 链路聚合
● DHCP snooping
● 一键智能：CCTV，LOCK，RING，ONLINE
|
项目 |
UTP7304GE |
UTP7308GE |
|
以太网端口 |
||
|
下联端口 |
4*10/100/1000 Base-T RJ-45 (Auto-MDI/MDI-X) |
8*10/100/1000 Base-T RJ-45 (Auto-MDI/MDI-X) |
|
上联端口 |
2*1000Base-X SFP |
4*1000Base-X SFP |
|
管理端口 |
1*RS-232 串行Console口 (115200,8,N,1)，1*Relay 继电器告警端口 |
|
|
LED 指示灯 |
2* 电源指示灯 |
2* 电源指示灯 |
|
1* 继电报警指示灯 |
1* 继电报警指示灯 |
|
|
2* 光口指示灯 |
4* 光口指示灯 |
|
|
4* 网口链路指示灯 |
8* 网口链路指示灯 |
|
|
4* 网口PoE指示灯 |
8* 网口PoE指示灯 |
|
|
1* 快速环网指示灯 |
|
|
|
复位按键 |
短按：设备重启 |
|
|
长按5s以上：设备恢复出厂设置 |
||
|
拨码开关 |
默认模式：无环网 |
无 |
|
环网模式：使能光口X1和X2组成的快速环网 |
||
|
输入电压 |
12~57V DC |
|
|
功耗 |
≤20W (满载功耗，不含 PoE) |
≤30W (满载功耗，不含 PoE) |
|
机器尺寸(长*宽*高) |
163mm*110.5mm*46.5mm |
|
|
材质 |
金属外壳 |
|
|
安装方式 |
支持导轨/桌面式/壁挂式 |
|
|
交换属性 |
||
|
网络标准 |
IEEE 802.3，IEEE 802.3u，IEEE 802.3ab，IEEE 802.3z，IEEE 8023x，IEEE 802.3ad, IEEE 802.1Q，IEEE 802.1p，IEEE 802.1D，IEEE 802.1X |
|
|
交换方式 |
存储转发 |
|
|
缓存 |
4Mbit |
|
|
MAC地址表 |
8k |
|
|
交换容量 |
12Gbps/无拥塞 |
24Gbps/无拥塞 |
|
包转发率 |
8.9Mpps |
17.9Mpps |
|
巨型帧 |
10k bytes |
|
|
工作环境 |
||
|
浪涌 |
6kV，标准：IEC6000-4-5 |
|
|
静电防护 |
6kv 接触放电，8kV 空气放电，标准：IEC61000-4-2 |
8kv 接触放电，15kV 空气放电，标准：IEC61000-4-2 |
|
工作温度 |
-40℃~75℃ |
|
|
存储温度 |
-40℃~85℃ |
|
|
工作湿度 |
5%~95%（无凝结） |
|
|
软件规格 |
||
|
端口管理 |
支持端口启动和禁用 |
|
|
支持端口速率设置 |
||
|
支持端口全双工模式 |
||
|
支持IEEE 802.3x流量控制 |
||
|
支持巨型帧 |
||
|
支持端口名称修改 |
||
|
VLAN |
支持4K个VLAN |
|
|
支持基于802.1Q协议的VLAN，支持基于端口的VLAN，支持基于MAC地址的VLAN，支持基于协议的VLAN |
||
|
支持语音设备VLAN配置 |
||
|
支持私有VLAN配置 |
||
|
支持GVRP |
||
|
支持QinQ |
||
|
QoS |
支持QoS拥塞管理 |
|
|
支持8个优先级队列 |
||
|
支持端口队列调度（SP、WRR） |
||
|
支持802.1p优先级 |
||
|
组播管理 |
支持IGMP Snooping V1/V2 |
|
|
继电报警 |
支持端口链路异常报警、PoE异常报警 |
|
|
安全特性 |
支持IP、MAC、端口、VLAN的组合绑定 |
|
|
支持MAC地址?动学习、老化和过滤 |
||
|
支持端口隔离、端口限速 |
||
|
支持STP/RSTP |
||
|
支持Fast Ring快速环网 |
||
|
支持5组链路聚合 |
||
|
支持ERPS |
||
|
支持LLDP |
||
|
支持RADIUS认证；802.1X认证 |
||
|
系统管理和维护 |
支持WEB管理、CLI配置 |
|
|
支持支持SNMP V1/V2/V3 |
||
|
支持FTP/TFTP/HTTP加载升级 |
||
|
支持流量统计 |
||
|
支持MAC地址表查询 |
||
|
支持IP地址，DNS服务器修改 |
||
|
支持用户名及密码修改 |
||
|
支持历史记录，日志管理 |
||
|
支持系统配置备份 |
||
|
支持设备定时重启 |
||
|
支持恢复出?设置 |
||
|
L2管理 |
支持静态ARP添加，删除，老化时间提升/检查 |
|
|
支持静态NDAdd，删除，老化时间提升/检查 |
||
|
支持DHCP客户端，服务器 |
||
|
支持中继转发器，DHCP监听 |
||
|
项目 |
数量 |
|
交换机 |
1台 |
|
电源适配器（可选） |
1台 |
|
安装配件 |
1套 |
|
用户书册 |
1份 |
