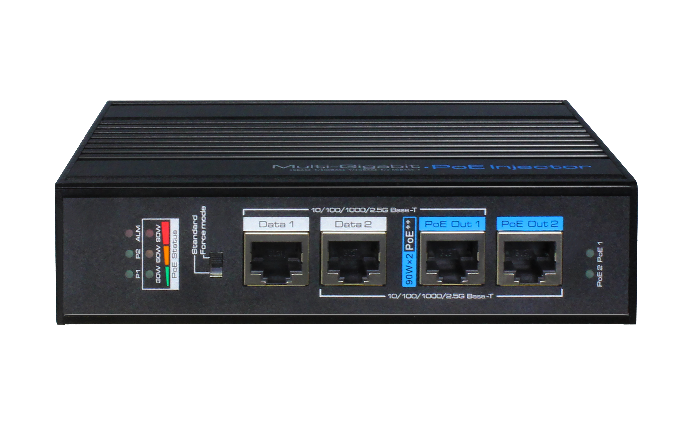

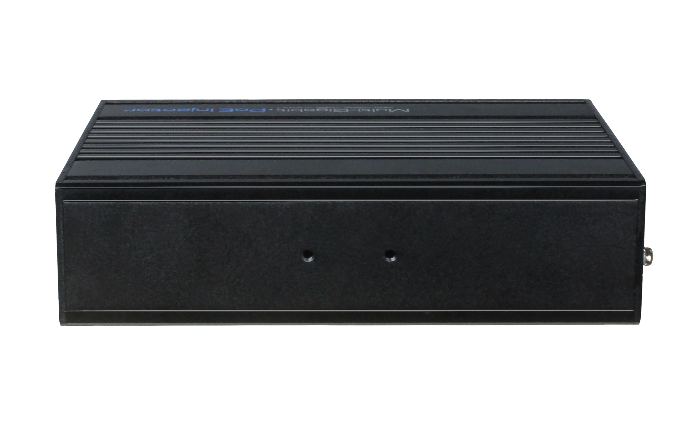

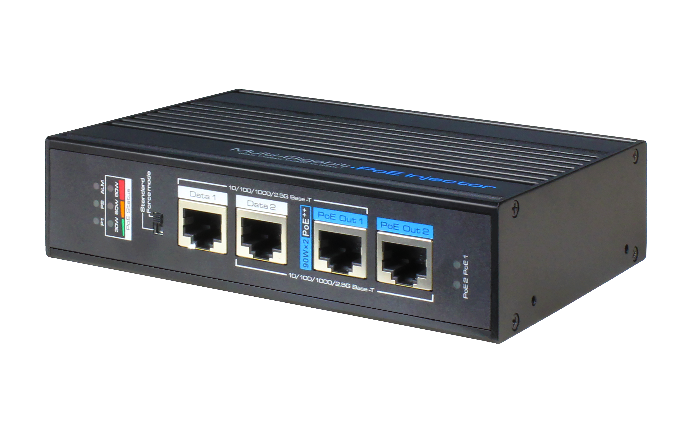

 90W工业级PoE供电器(12~57VDC)

90W工业级PoE供电器(12~57VDC)

UPI7302-PSD-W
  • 产品描述
  • 产品规格
  • 产品尺寸
  • 产品应用
  • 产品清单
  • 关联下载
  • 关联视频
  • 相关产品

该系列产品为90W工业级PoE供电器。

该系列PoE供电器可以在不改变原有以太网设备的情况下,将现有网络基础设施升级为IEEE802.3bt PoE++网络系统。

该系列PoE供电器符合IEEE802.3af/at/bt标准。PoE输出端口可提供高达90W的功率。支持10/100/1000/2.5 Gbps传输速率,传输距离可达100m

该系列产品具有继电器报警功能,可为客户提供快速、安全、高性价比的802.3bt PoE++网络解决方案。

90W工业级PoE供电器系列产品包含以下三个型号:

UPI7302-PSD-W

UPI7301-PSD-W

UPI7301-PSD

支持10/100/1000/2.5 Gbps以太网端口

UPI7302-PSD-W2*数据输入接口,2* PoE输出接口

UPI7301-PSD-W / UPI7301-PSD1*数据输入接口,1*PoE输出接口

DC电源输入

UPI7302-PSD-WUPI7301-PSD-W采用宽压:12~57VDC

UPI7301-PSD电压范围:48~57VDC

出色的PoE兼容性能

所有端口均符合IEEE802.3af/at/bt标准

PoE 输出端口可自动检测供电设备和输出电源

将以太网数据和PoE扩展到100

PoE模式拨码开关

该系列PoE供电器支持两种PoE供电模式:

Standard:该模式下,PoE供电器可为符合IEEE802.3af/at/bt 标准的受电设备供电

Force mode:该模式下,PoE供电器始终输出54V DC

注意:该模式下不可以连接最大工作电压小于54V DCPoE设备!

工业级设计

支持导轨式、壁挂式、桌面式安装

支持6kV浪涌抗扰度和8kV ESD保护

工作温度范围广:-40~75℃

即插即用


项目

UPI7302-PSD-W

UPI7301-PSD-W

UPI7301-PSD

硬件规格

网口

2*10/100/1000/2.5G Base-T RJ-45 数据输入接口
2*10/100/1000/2.5G Base-T RJ-45 PoE
输出接口

1* 10/100/1000/2.5G Base-T RJ-45 数据输入接口
1* 10/100/1000/2.5G Base-T RJ-45 PoE
输出接口

接线端子

1*DC电源接线端子:4-pin,可插拔
1*
继电端子:2-pin,可插拔

网线

Cat5e 或以上

传输速率

10/100/1000/2.5 Gbps

传输距离

100m (Max)

尺寸(长**高)

143mm*103mm*36mm

设备净重

0.665kg

输入电源

12~57V DC

12~57V DC

48~57V DC

安装方式

导轨式/壁挂式/桌面式

材质

金属外壳

PoE

设备类型

PSE设备

PoE类型

中间跨接法、末端跨接法

PoE标准

IEEE 802.3af/at/bt (PSE)

供电线序

3/6/4/5(+), 1/2/7/8(-)

PoE输出电压

54V DC

54V DC

48~57V DC

PoE功率

180W (max)

90W (max)

90W (max)

12V/60W

12V/60W

/

24V/90W

24V/90W

/

48V/180W

48V/90W

48V/90W

EMC

EMC

FCC 47 CFR Part 15 Class A EN55032 Class A
IEC61000-4-2, Level 3: Contact Discharge:
±6kV, Air Discharge: ±8kV IEC61000-4-3, Level 2: 3V/m
IEC61000-4-4, Level 2: 1kV
IEC61000-4-5, line to earth: 6kV
IEC61000-4-6, Level 2, (0.15MHz~80MHz)

LVD

LVD

EN 62368-1:2020
EN 62328-A11:2020

环境

工作

温度: -40~75
相对湿度: 5%~95% (无凝结)

存储

温度: -40~85
相对湿度: 5%~95% (无凝结)

认证

认证

CE, FCC






项目

数量

PoE供电器

1

安装配件

1

快速安装指南

1
