该系列产品包含以下机型：
● UTP3106-PSB / UTP3106-PSD：6口全百兆PoE交换机

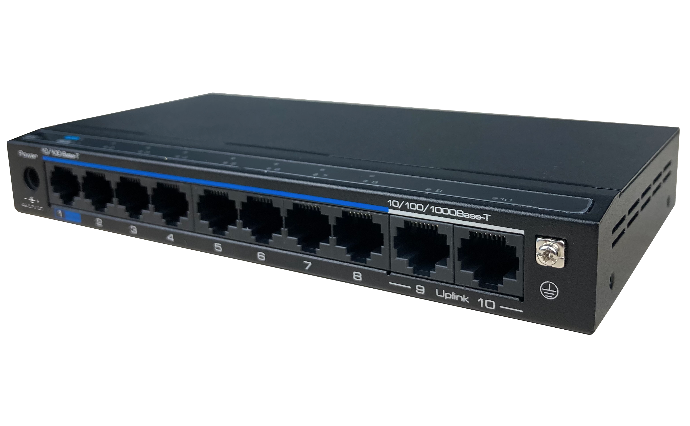

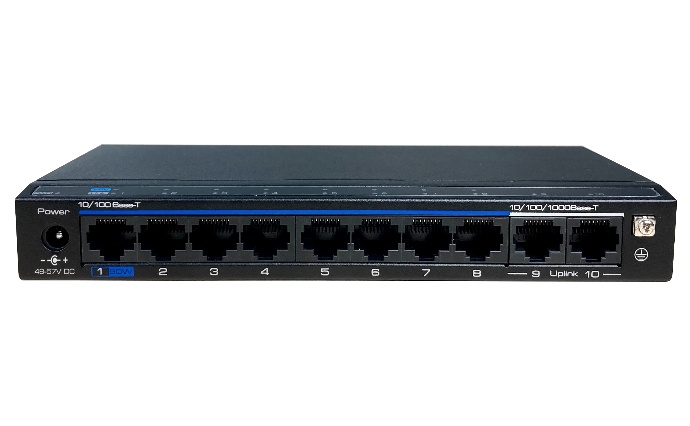

● UTP3210-PSD：10口百千混合PoE交换机
UTP3106-PSB、UTP3106-PSD交换机可提供4个百兆RJ-45以太网端口，2个百兆上联RJ-45以太网端?。UTP3210-PSD交换机可提供8个百兆RJ-45以太网端口，2个千兆上联RJ-45以太网端口。所有下联RJ-45端口均?持以太网供电（PoE）。UTP3106-PSB交换机1~4端口单口提供最大30W的功率。UTP3106-PSD交换机1端口提供最大90W的功率，2~4端口单口提供最大45W的功率。UTP3210-PSD交换机每个端口可提供最大45W的功率，可通过拨码开关设置为1端?提供最大 90W的功率，同时2端口关闭PoE功能，3~8端口单口提供最大45W的功率。
该系列交换机支持三种?作模式：Default，VLAN和CCTV，在VLAN和CCTV模式下，支持PoE看门狗功能，当摄像机掉线时，自动检测并重启摄像机，可广泛应用于视频安全监控系统及网络项目中。
丰富的接口
● UTP3106-PSB / UTP3106-PSD
4个10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X)
2个10/100BASE-T RJ-45 (Auto-MDI/MDI-X)
● UTP3210-PSD
8个10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X)
2个10/100/1000BASE-T RJ-45 (Auto-MDI/MDI-X)
PoE模式拨码开关
UTP3210-PSD交换机可通过拨码开关切换PoE模式
Mode1：单口最大功率45W
Mode2：1端口最大功率90W，2端口关闭PoE，3~8端口单口最大功率45W
一键智能
● Default：所有端口均可自由通信。该模式下，最远传输距离100米。
● VLAN：下联端口相互隔离，但可与上联端口通信。该模式下支持PoE看门狗功能。
● CCTV：下联端口速率降为10M，最远传输距离延长至250米。该模式下支持PoE看门狗功能。
|
型号 |
UTP3106-PSB |
UTP3106-PSD |
UTP3210-PSD |
|
硬件规格 |
|||
|
下联端口 |
4*10/100BASE-T PoE RJ-45 |
8*10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X) |
|
|
上联端口 |
2*10/100BASE-T RJ-45 (Auto-MDI/MDI-X) |
2*10/100/1000BASE-T RJ-45 (Auto-MDI/MDI-X) |
|
|
LED 指示灯 |
1*PWR，电源指示灯 |
||
|
6*Link，端口状态指示灯 |
10*Link，端口状态指示灯 |
||
|
4*PoE，端口PoE状态指示灯 |
8*PoE，端口PoE状态指示灯 |
||
|
拨码开关 |
Default：所有端口均可自由通信。该模式下，最远传输距离100米。 |
||
|
PoE模式拨码开关 |
/ |
Mode1：单口最大功率 45W |
|
|
输入电压 |
48~57V DC |
||
|
功耗 |
≤130W (满载功耗，包含 PoE) |
≤160W (满载功耗，包含 PoE) |
|
|
机器尺寸(宽*深*高) |
122mm*92mm*25mm |
180mm*92mm*25mm |
|
|
设备净重 |
0.21kg |
0.31kg |
|
|
安装方式 |
桌面/壁挂式 |
||
|
材质 |
金属外壳 |
||
|
外壳颜色 |
黑色 |
||
|
交换属性 |
|||
|
网络标准 |
IEEE 802.3、IEEE 802.3u、IEEE 802.3x |
||
|
交换方式 |
存储转发 |
||
|
MAC 地址表 |
2k |
8k |
|
|
交换容量 |
1.2Gbps |
5.6Gbps |
|
|
包转发率 |
0.8928Mpps |
4.1664Mpps |
|
|
PoE |
|||
|
供电方式 |
末端跨接法 |
||
|
PoE 标准 |
IEEE 802.3af/at（PSE） |
IEEE 802.3af/at/bt（PSE） |
IEEE 802.3af/at/bt（PSE） |
|
供电线序 |
1端口：1/2(-)，3/6(+) |
1端口：3/6/4/5(+)，1/2/7/8(-) |
1端口：3/6/4/5(+)，1/2/7/8(-) |
|
PoE 功率 |
1 ~4端口单口最大功率30W |
1端口最大功率90W， |
Mode1：单口最大功率45W |
|
工作环境 |
|||
|
ESD |
+6kV 接触放电；士8kV 空气放电 |
||
|
Surge |
6kV |
||
|
工作环境 |
-10℃~55℃，5%~95% (无凝结) |
||
|
存储环境 |
-40℃~70℃，5%~95% (无凝结) |
||
|
项目 |
数量 |
|
交换机 |
1台 |
|
电源适配器 |
1台 |
|
电源线 |
1根 |
|
快速安装指南 |
1份 |
