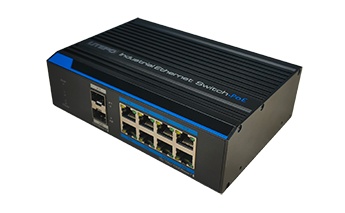

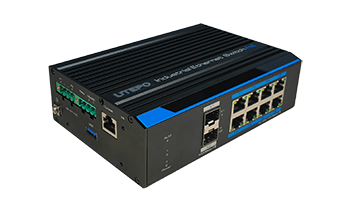

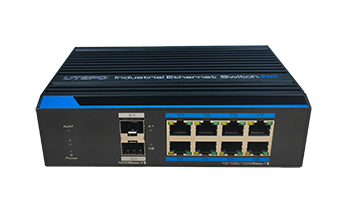

 10口30W网电速联工业感知交换机

10口30W网电速联工业感知交换机

UTP7310S-PSB-IOT
  • 产品描述
  • 产品规格
  • 产品尺寸
  • 产品应用
  • 产品清单
  • 关联下载
  • 关联视频
  • 相关产品

该系列产品是工业级 10 口全千兆 PoE 二层管理型交换机。

该系列交换机可提供8个千兆以太网RJ-45端口,21G/2.5G SFP 端口。UTP7310S-PSB-IOT 所有 RJ-45下联端口均支持以太网供电 (PoE+),每个端口可提供高达30W的功率,符合IEEE802.3af/at标准。UTP7310S-PSD-IOT所有RJ-45端口均支持以太网供电 (PoE),其中 1~4 端口可提供高达90W (PoE++) 的功率,5~8端口可提供 30W (PoE+) 的功率,符合 IEEE 802.3af/at/bt 标准。

该系列交换机支持 PoE Watchdog,当摄像机掉线时,自动检测并重启摄像机,支持 Q-PoE(Ouick PoE)技术,交换机启动时即刻启动 PoE 供电,无需等待交换机系统软件控制,支持 P-PoE (Perpetual PoE) 技术,交换机重启时PoE供电不中断,迅速恢复网络。

该系列交换机具有丰富的 L2 管理功能,例如端口管理,802.1Q VLAN802.1p QoSSNMP PoE 控制等。交换机可以通过WEB管理系统 (http/https)CLI (telnet/ssh/console)SNMP 轻松地对其进行管理。可广泛应用于照明、安防监控、企业园区等项目。


丰富的接口

UTP7310S-PSB-IOT810/100/1000Base-T PoE+RJ-45 端口

UTP7310S-PSD-IOT410/100/1000Base-T PoE++RJ-45 端口

410/100/1000Base-T PoE+RJ-45 端口

21G/2.5GBase-X SFP 端口

1RJ-45 Console

1RS485 端口

1个继电器告警端口

1USB 3.0 端口

工业级设计

宽温工作:-40~75℃

冗余电源设计

静电防护:6kV 接触放电,8kV 空气放电

无风扇,金属外壳设计

支持导轨式、桌面式、壁挂式安装

二层管理功能

802.1Q VLAN

802.1p QoS

SNMP

STP/RSTP/MSTP

Fast-Ring

IGMP snooping

云平台管理

支持网电速联EPFast云平台

项目

UTP7310S-PSB-IOT

UTP7310S-PSD-IOT

硬件规格

以太网端口

8*10/100/1000Base-T PoE+ RJ-45
(Auto-MDI/MDI-X)

4*10/100/1000Base-T PoE++ RJ-45
(Auto-MDI/MDI-X)
4*10/100/1000Base-T PoE+ RJ-45
(Auto-MDI/MDI-X)

2*1G/2.5GBase-X SFP (默认为 1G)

管理端口

1*RJ-45 Console1*RS4851*继电器告警端口

串口

RS-485 信号:D+D-

检验位:NoneEvenOddSpaceMark

数据位:5678bit

停止位:11.52bit

波特率:300~115200bps

负载能力:RS-485 端支持 32 点轮询环境(可定制 128 )

方向控制:RS-485 采用数据流向自动控制技术

USB端口

USB3.0 (向下兼容 USB2.0)

复位按键

短按:设备重启,长按 5s 以上:设备恢复出厂设置

LED

2*电源指示灯,1*告警指示灯,2*千兆 SPF 口指示灯

网线

Cat5 以上

机器尺寸(**)

163mm*110.5mm*46.5mm

设备净重

0.79kg

输入电压

支持冗余电源,电源 1()48~57VDC,电源 2()48~57VDC

功耗

250W (满载功耗,含 PoE)

370W (满载功耗,含 PoE)

安装方式

导轨/桌面/壁挂式

材质

金属外壳

交换属性

交换方式

存储转发

交换容量

26Gbps / 无阻塞

包转发率

19.344Mpps

MAC地址表

16k,支持自主学习

端口缓存

2MB

巨型帧

9kB

PoE

设备类别

PoE 供电设备 (PSE)

PoE标准

IEEE 802.3af/at

IEEE 802.3af/at/bt

供电方式

末端跨接法

供电线序

1/2(+)3/6(-)

1~4 端口:3/6/4/5(+)1/2/7/8(-);
5~8
端口:1/2(+)3/6(-)

PoE功率

单口最大功率30W,整机最大功率240W

1~4 端口:单口最大功率 90W
5~8
端口:单口最大功率30W
整机最大功率 360W

环境

浪涌

6kV,标准:IEC6000-4-5

静电防护

6kV 接触放电;8kV 空气放电,标准:IEC61000-4-2

工作环境

温度:-10-75℃,湿度:5%~95%(无凝结)

存储环境

温度:-40°C~85°C ,湿度:5%~95%(无凝结)

认证

认证

CEFCC

软件规格

端口管理

支持端口启动和禁用

支持端口速率设置

支持端口全双工模式

支持 IEEE 802.3x 流量控制

支持巨型帧

支持端口名称修改

VLAN

支持 4K VLAN

支持基于 802.1Q 协议的 VLAN

支持基于端口的 VLAN

Qos

支持 QoS 拥塞管理

支持8个优先级队列

支持端口队列调度(SPWRR)

支持 802.1p 优先级

组播管理

支持 IGMP SnoopingV1/V2

PoE 管理

PoE 管理 支持电源总功率控制

支持 PoE 开启关闭

支持单端口最大功率设置

支持端口输出优先级配置

继电报警

支持电源断电报警、端口链路异常报警、PoE 异常报警

安全特性

安全特性 支持 IPMAC、端口、VLAN 的组合绑定

支持 MAC 地址自动学习、老化和过滤

支持端口隔离、端口限速

支持 STP/RSTP/MSTP

支持 Fast Ring 快速环网

支持5组最大8端口的链路聚合

支持 LLDP

支持 ERPS

支持 RADIUS 认证:802.1X 认证

DMS (Dashboard Management System)

支持网络设备自动发现,网络拓扑自动生成

系统管理和维护

支持 WEB 管理、CLI 配置、Telnet 配置

支持支持 SNMP V1/V2/V3

支持 FTP/TFTP/HTTP 加载升级

支持流量统计

支持 MAC 地址表查询

支持 IP 地址,DNS 服务器修改

支持用户名及密码修改

支持历史记录,日志管理

支持系统配置备份

支持设备定时重启

支持恢复出厂设置

项目

数量

交换机

1

安装配件

1

用戶手册

1
